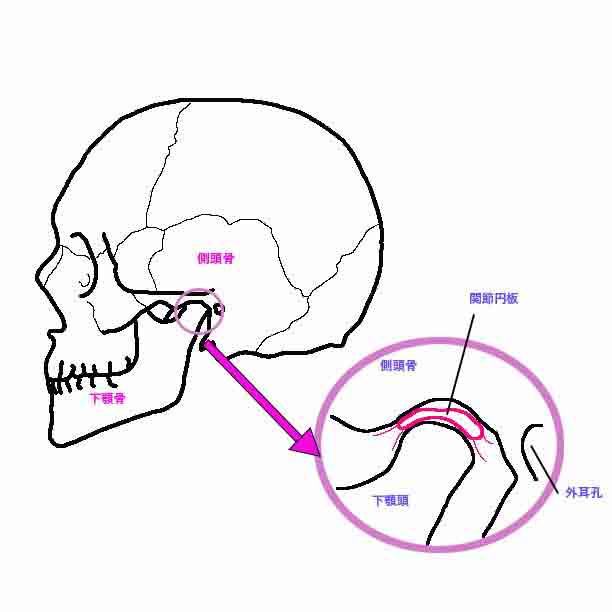

顎関節 シェーマ
関節円盤の正常像について：関節円板の正常像では斜矢状断像で前方肥厚部、中央狭窄部。後方肥厚部よりなる蝶ネクタイ上の形状をしめし、閉口位において中央狭窄部は下顎頭の8－12時方向に位置する。開口に伴い、下顎頭の開口運動と連動して移動する。開口位において関節円板は下顎頭上方に位置する。
顎関節MRI
| ・ | 咀嚼筋痛障害（Ⅰ型） | |
| ・ | 顎関節痛障害（Ⅱ型） | |
| ・ | 顎関節円板障害（Ⅲ型） | a 復位性 |
| b 非復位性 | ||
| ・ | 変形性顎関節症（Ⅳ型） |
顎関節パノラマ４分割撮影法：１枚の画像に両側顎関節をそれぞれ閉口位と開口位で撮影できる。
眼窩下顎枝方向撮影法（orbitramus projection）：できるだけ下顎頭と他の骨との重なりを避け、中心線 が眼窩内を通過するようにして正面像を得る撮影法である。
MRI：詳しくはこちら
